[LabIT] Dudas Trabajo previo experiencia 2 redes

[Rolando Albarnez]

Buenas,

Estoy teniendo problemas para implementar lo que se pide para la

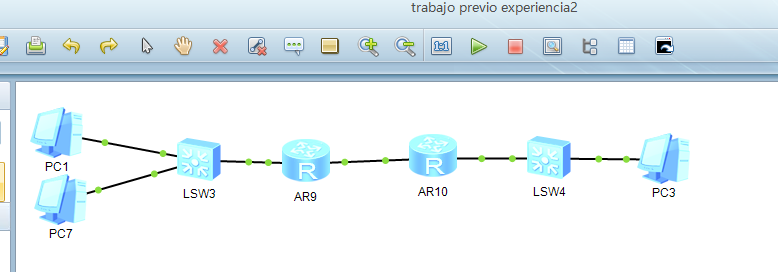

experiencia. Luego he intentado implementar la topología y configuraciones
que subió un ayudante como tutorial (dos routers + dos SW + 3 hosts). El
tema es que aun así hago todo lo que el ayudante dice y al hacer un ping de
un host al otro en el otro extremo no se puede.
[image: img1.png]
[image: img2.png]

Configure STP en los SW, pensando que talvez podia ser eso, pero nada. Esta
imagen muestra el tráfico en interfaz que va desde el switch LSW3 a AR9 en
la primera imagen, haciendo ping en el PC3 hacia PC1

[image: img3.png]
Lo que me pasa al implementar lo del tutorial se aplica a lo que intento
hacer para la experiencia previa, hay alguna configuracion que no se
muestre en el video o algo que aparentemente hago mal ?. Agradeceria su
ayuda pues me esta tomando mucho tiempo. Además, se subira alguna ayudantia
de esta semana o en su defecto la presentación que se usa en la ayudantía ?



Saludos cordiales y gracias de antemano.
pd: se adjunta un .txt con algunas configuraciones hice a los routers por
si sirve de algo.






<https://www.avast.com/sig-email?utm_medium=email&utm_source=link&utm_campaign=sig-email&utm_content=webmail>
Libre
de virus. www.avast.com
<https://www.avast.com/sig-email?utm_medium=email&utm_source=link&utm_campaign=sig-email&utm_content=webmail>
<#DAB4FAD8-2DD7-40BB-A1B8-4E2AA1F9FDF2>
-------------- next part --------------
An HTML attachment was scrubbed...
URL: <http://listas.inf.utfsm.cl/pipermail/labit/attachments/20200508/3197c0c9/attachment.html>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: img1.png
Type: image/png
Size: 46150 bytes
Desc: not available
URL: <http://listas.inf.utfsm.cl/pipermail/labit/attachments/20200508/3197c0c9/attachment.png>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: img2.png
Type: image/png
Size: 30434 bytes
Desc: not available
URL: <http://listas.inf.utfsm.cl/pipermail/labit/attachments/20200508/3197c0c9/attachment-0001.png>
-------------- next part --------------
A non-text attachment was scrubbed...
Name: img3.png
Type: image/png
Size: 37120 bytes
Desc: not available
URL: <http://listas.inf.utfsm.cl/pipermail/labit/attachments/20200508/3197c0c9/attachment-0002.png>
-------------- next part --------------
--------------router 1-----------------
sysname R1
interface gigabitEthernet 0/0/0
ip address 192.168.100.129 255.255.255.240
display interface gigabitEthernet 0/0/0

--------------router 2----------------
sysname R2
interface gigabitEthernet 0/0/0
ip address 192.168.100.193 255.255.255.240
display interface gigabitEthernet 0/0/0



--------------router 1----------------
interface gigabitEthernet 0/0/1
ip address 10.0.0.32 255.255.255.0
display ip routing-table
--------------router 2----------------
interface gigabitEthernet 0/0/1
ip address 10.0.0.33 255.255.255.0
display ip routing-table



--------------router 1----------------
ip route-static 192.168.100.192 255.255.255.240 10.0.0.33
--------------router 2 ----------------
ip route-static 192.168.100.128 255.255.255.240 10.0.0.32




pc1
192.168.100.128
255.255.255.240
192.168.100.129

pc3
192.168.100.194
255.255.255.240
192.168.100.193
